・フレキシブルケーブル ・セミリジッド/セミフレキシブルケーブル・コネクタ ・基板用コネクタ
・変換アダプタ ・アッテネータ（固定、可変、ステップ） ・終端器 ・フェーズシフタ ・カプラー
・分配器・DCブロック ・バイアスティー ・検波器・フィルター（固定、チューナブル）
・アイソレータ/サーキュレータ ・ハイブリッド ・RFアンプ ・同軸スイッチ ・発振器 他

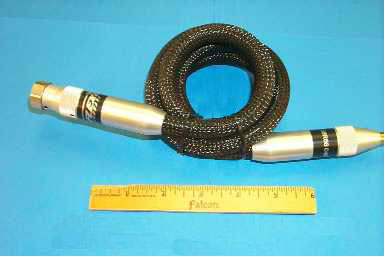

・計測用位相安定フレキシブル同軸ケーブル
（〜50GHz） Flexco Microwave社
＊曲げに対する、安定度を重視する用途に!! 精密測定用に!!
＊位相対曲げ、振幅対曲げデータ
Flexco位相データ.pdf へのリンク
超軽量、超フレキシブル!! コストダウンに!!

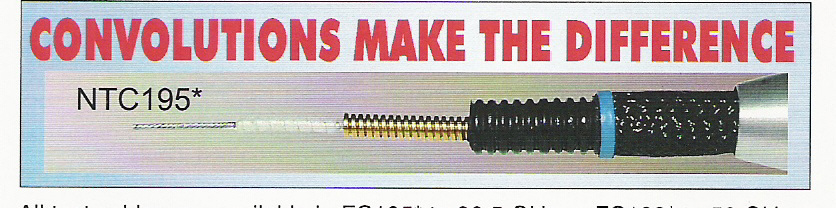

NTC195(26.5GHz)： 曲げに対する安定性 !!
NTC105(26.5GHz)：温度試験用に !!
NTC182(50GHz) ：40-50GHzまでの試験用に !!

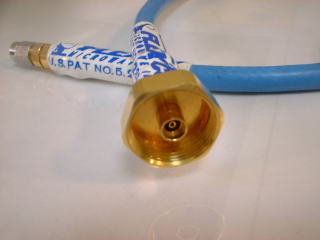

＊ＮＭＤ Jack コネクタ
(3.5mm, 2.9mm, 2.4mm)も用意
（ネットワークア
ナライザーテストポート用）
・FC195タイプ： 曲げ特性を優先される用途に（〜26.5GHz)
FC105タイプ： 温度試験用に（〜26.5GHz)
位相対温度：5ppm/℃
FC182タイプ： 50GHzまでの試験用に!!
＊ケーブルリスト早見表
ケーブルタイプリスト.pdf へのリンク
＊FC195タイプ、1m、26.5GHz、SMA 常時在庫ございます!!
＊長さ任意に指定できます。
＊コネクタ：SMA(26.5GHz), 3.5mm, 2.92mm, 2.4mm,
3.5mm NMD, N, BNC, アングル、SC、7/16 他

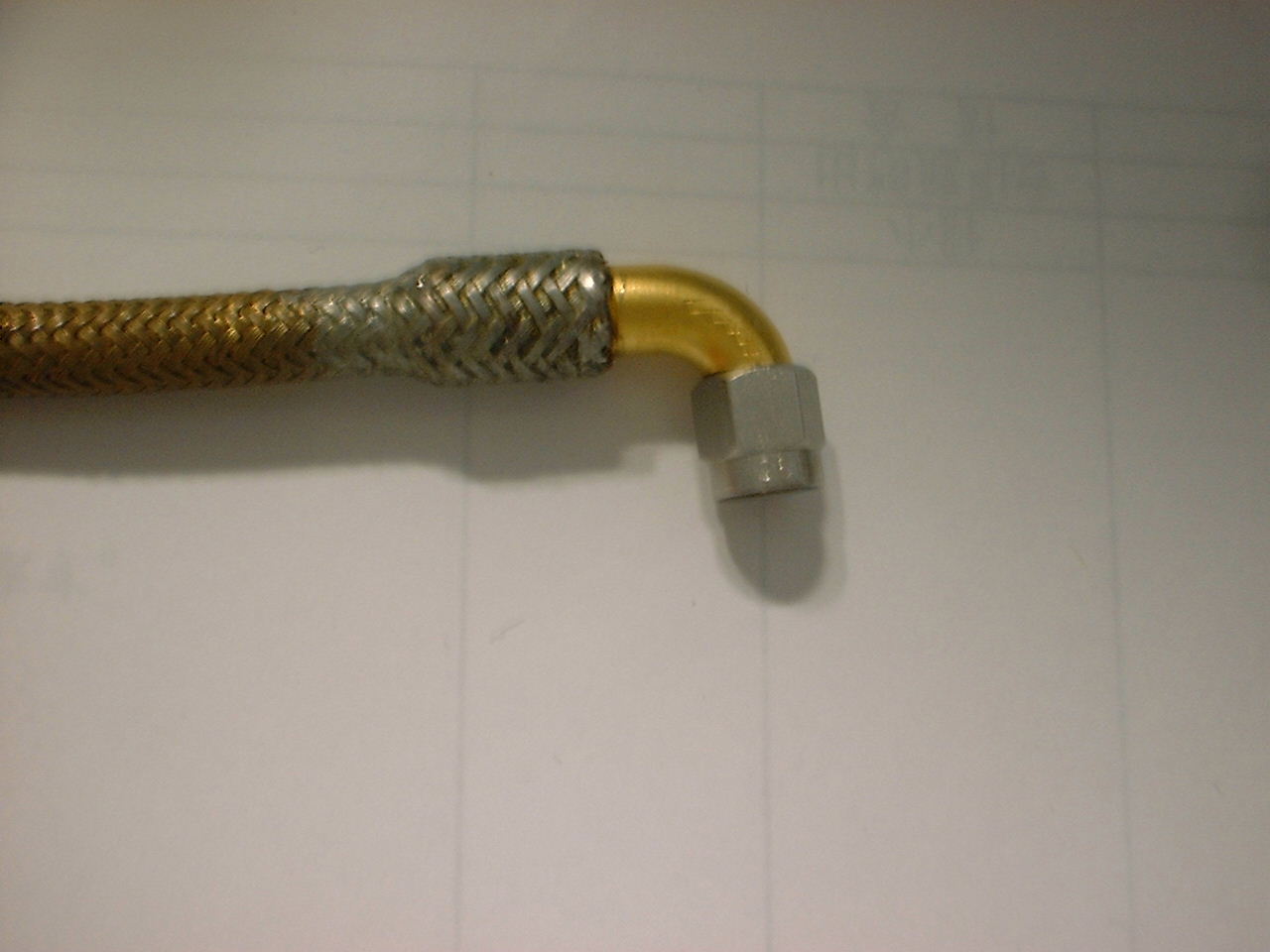

金属編組を内蔵することにより、ひねり等によるケーブルの
損傷を防ぎ、耐久性を高めます!!
アングルコネクターを使わずに、ケーブルで９０度曲げ加工
できます。これにより、VSWRの劣化を防ぎます。・ハイパワーケーブル各種（〜ｋＷ）
詳細はお問い合わせ下さい。
・安価フレキシブル同軸ケーブル
MPDevice社
・MEシリーズ 低価格 (ロス：2.5dB max @18GHz, 1m）
ME18: 18GHz(SMA, N) 一般試験用に!!
参考単価￥7,500（1m , SMA, 10本時）
ME_CA_18_SMA.pdf へのリンク
・MDシリーズ 低ロスタイプ (1.6dB max @18GHz)
MD18: DC-18GHz(SMA, N) 一般試験用に!!
￥12,000 (1m, SMA, 10本時)
MD_Test_18_SMA.pdf へのリンク
・RGケーブル：3GHz, 5GHz, 18GHz 低価格!! 量産試験用に!!
セミリジッド、セミフレキシブルケーブル
参考単価：￥2,000〜（SMA, 50cm, 50本時）
＊コネクター：SMA, N , MCX, MMCX, BNC,
TNC, SMB, 7/16
低 ＩＭＤケーブル -160dBc （Ｎ,7/16)
・セミリジッド/セミフレキシブルケーブル（〜65GHz)
SMP(GPO), SSMP(GPPO), 1.85mm, 2.4mm, 2.92mm, SMA
＊短納期（1-2週間）、低価格
＊ご希望の長さ、コネクタタイプににて供給可能。
RF Coax.pdf へのリンク
RF Coax

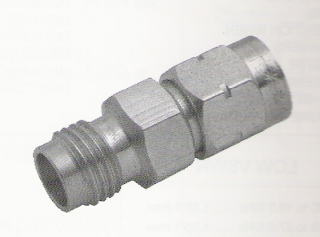

・変換アダプタ（〜67GHz)
＊短納期：1−2週間
・低VSWRタイプ Southwest Microwave社
（特性を優先される用途に）
1.85mm-1.85mm(67GHz)
2.4mm-3.5mm, 2.9mm-2.4mm, 2.4mm-SSMA
2.9mm-2.9mm, 2.4mm-2.4mm, N-SMA(18GHz)
＊短納期（1−2週間）
安価タイプ (SGMC Microwave社）
Between Series各種
・1.85mm-2.4mm, 1.85mm-2.9mm, 1.85mm-3.5mm、1.85mm-SSMA
1.85mm-SMA, 2.4mm-3.5mm, 2.4mm-2.9mm, 2.4mm-SMA
2.4mm-SSMA, 2.4mm-N, 2.4mm-7mm, 2.9mm-SMA,
2.9mm-SSMA, 2.9mm-N, 2.9mm-7mm
3.5mm-SMA, 3.5mm-N, 3.5mm-7mm, SMA-7mm

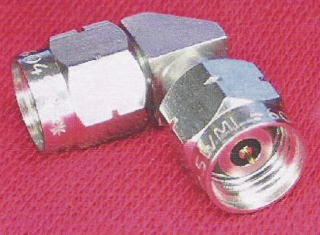

90°アングルタイプ
2.4mm-2.4mm, 2.92mm-2.92mm, 3.5mm-3.5mm
SMA-SMA(26.5GH)
＊短納期（1−2週間）
・GPO.GPPOアダプタ
GPO(SMP)-SMA, GPPO(MINI SMP, MSSP)-SMA
GPO(SMP)-2.9mm/2.4mm, GPPO(MINI SMP)-2.92mm/2.4mm

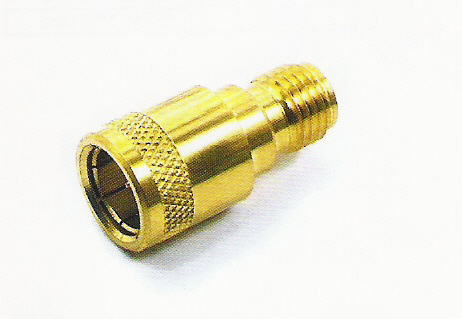

・SMA プッシュンオンアダプタ
SMA Push-SMA Female
・アダプター各種一覧

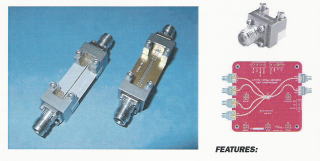

・基板用コネクタ(Endlaunch Connector)
デモ用基板、デバイス、コンポーネントの試験用に!!
・広帯域タイプ DC-50GHz 各種
低VSWRタイプ
（ネジ留めタイプ）
SMA(27GHz),
2.92mm(40GHz),
2.4mm(50GHz)
Southwest Microwave社

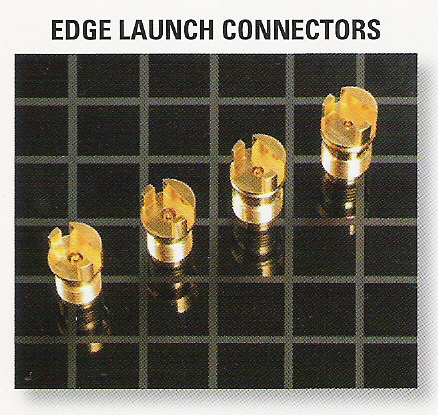

・基板挟み込みコネクタ(〜65GHz)
Edge Launch Connector 短納期：1−2週間
3.5mm(34GHz)
2.92mm(40GHz)
2.4mm(50GHz)
1.85mm(65GHz)
＊ボードクリアランス：1.77mm
ピン径：0.3mm
SGMC Microwave社

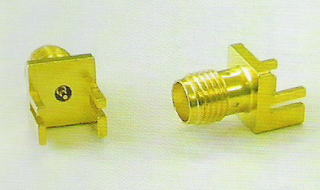

・SMA 基板挟み込みタイプ
(短納期 1-2週間）
SMA（ＤＣ〜26.5GHz) PSF-S01
GigaLane PSF-S01.pdf へのリンク
* ボードクリアランス：0.6, 0.8, 1, 1.1, 1.2, 1.3, 1.5, 1.6,
1.73, 2.1, 2.25, 3.6mm
注：ボードクリアランスは、実際の基板厚より0.1mm以上
厚いものをお選び下さい。
*詳細： アプリケーションノート
Gigalane社

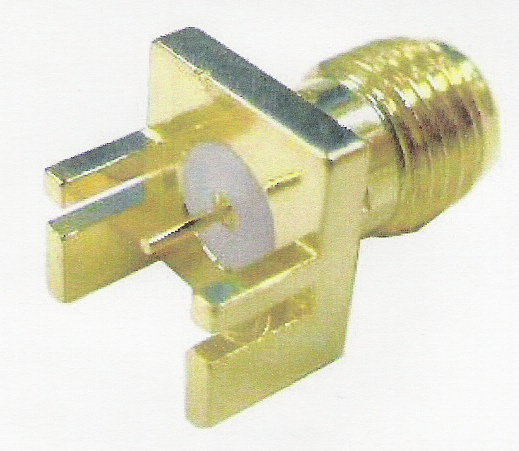

SMA(DC-3GHz) PAF-S05 低価格バージョン !!
基板挟み込みタイプ（短納期 1-2週間）
3GHzまでの量産用に!!
＊ボードクリアランス：0.8, 1.0, 1.1, 1.2, 1.3, 1.6, 1.7,
2.1, 2.25, 3.6mm
注：ボードクリアランスは、実際の基板厚より0.1mm以上
厚いものをお選び下さい。
GigaLane PAF-S05.pdf へのリンク
・コネクタ各種（〜67GHz)

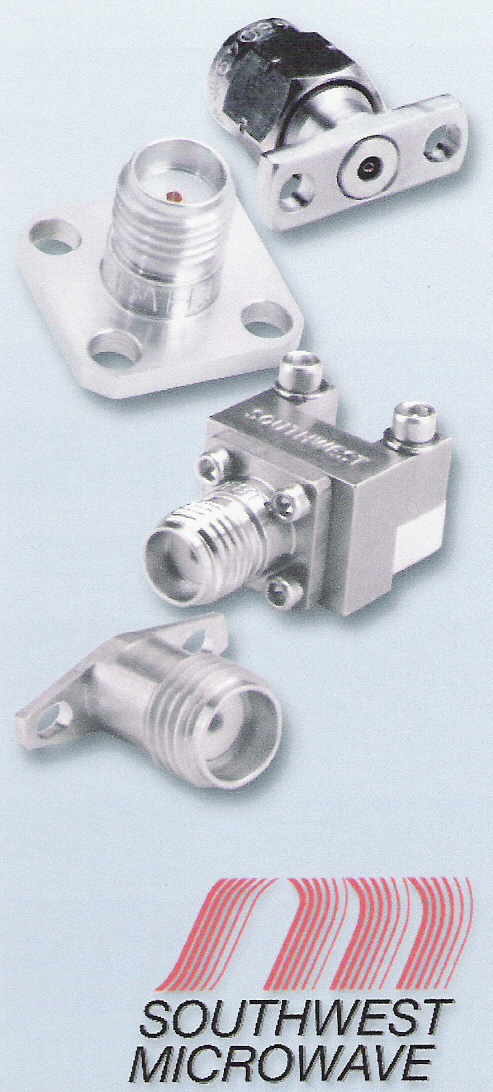

・高性能（低VSWR）コネクタ Southwest Microwave
短納期：2−3週間
フランジタイプ、セミリジッドケーブル用タイプ
民生、防衛、衛星搭載用まで!!
Super SMA(27GHz),
2.92mm(40GHz),
2.4mm(50GHz),
SSMA(40GHz),
1.85mm(67GHz)
・GPOコネクタ各種 (SMP, MMSP)
GPPOコネクタ各種 (MINI SMP, MSSP)
短納期：1−2週間
・低価格 SMAコネクタ各種
DC〜18GHz, DC〜26.5GHz
フランジタイプ、PCBマウントタイプ
Gigalane
・マイクロ波コンポーネント（〜５0GHz)
パッシブコンポーネント
固定減衰器：低電力タイプ 短納期（1-2週間)
2.9mm 40GHz(0.5W),
2.4mm 50GHz(0.5W)
SMA 26.5GHz(2W)
SMA, N 18GHz(2W)
低価格SMA DC-3GHz(2W) @\2,300 （10ヶ時）
低価格固定減衰器(DC-4GHz,2Watt)
SMA, N, TNC, BNC(DC-2.5GHz)
(5W-50W)
5W(N): 6GHz
10W(N): 4GHz, 6GHz, 18GHz
25W(N): 4GHz, 6GHz, 18GHz
50W(N): 4GHz, 6GHz, 18GHz
50W(N): 4GHz, 6GHz, 18GHz

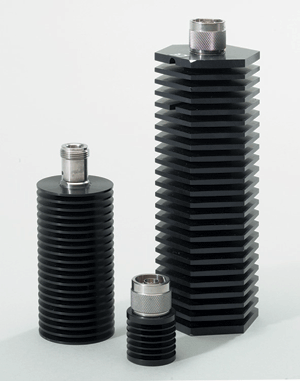

高電力タイプ(100W-1kW)
3GHz(100W, 150W, 250W, 500W, 1kW)
8GHz(150W)
終端器 低電力タイプ 短納期（1−2週間）
2.9mm (40GHz),
2.4mm (50GHz)
GPO/SMP (26.5GHz),
GPPO/Mini SMP (40GHz)
SMA 18GHz (1W)
Ｎ 18GHz(2W)
低価格 SMA DC-8GHz(1W) @\1,300 (20ヶ時）
10W(SNA, N): 3GHz, 8GHz, 18GHz
25W(N): 3GHz, 8GHz, 18GHz
50W(N): 3GHz, 8GHz, 18GHz
100W(N): 3GHz, 6GHz, 18GHz
150W(N): 3GHz, 8GHz
250W, 500W, 1000W(N): 3GHz
高電力タイプ
50W, 100W, 150W, 250W, 500W, 1kW
DCブロック(10MHz-18GHz) 短納期：2週間
5ＫＨｚ−23GＨｚ 短納期：2週間
バイアスティー（〜50GHz)
DCブロック（〜50GHz)
DCブロック、バイアスティー(16KHz〜26.5GHz)
抵抗分配器（DC-26.5GHz),
・連続可変減衰器(〜40GHz)
移相器（フェーズシフタ）(DC-40GHz)
モーター駆動フェーズシフタ
ハイパワーカプラｰ(〜40GHz)
ラインストレッチャｰ(DC-26.5GHz)
DC-40GHz フェーズシフタ
（30度/GHz)
ATM社
分配器：2, 3, 4, 5, 6, 8, 9, 16, 32分配
（ストリップラインタイプ）（ランプドエレメントタイプ）
低価格分配器（2, 4, 8分配、800-2500MHz) SMA, N
（ウィルキンソンタイプ） 移動体通信用に !!
パワースプリッター（抵抗分配器, DC-3GHz, 2, 3, 4, 5分配）
方向性結合器,
90°、180°ハイブリッドカプラー
アイソレータ、サーキュレータ
同軸スイッチ SP1T〜SP8T, DPDT(DC〜26.5GHz)
＊短納期
MCLI社
・広帯域コンポーネント（DC-50GHz)
方向性結合器、分配器、ハイブリッド、検波器
Krytar社
・チューナブルフィルター（〜4GHz)
バンドパス、バンドジェクション
・固定フィルター 〜18GHz（ローパス、ハイパス、バンドパス）
・ロータリーステップアッテネータ
低価格、 短納期：1-2週間
シングルダイアルタイプ（概算\30,000〜\45,000）
DC-3GHz, SMA, N, BNC
0-1dB, 0.1dB Step RSA-3501
0-10dB, 1dB Step RSA-3510
0-100dB, 10dB step RSA-35100
デュアルダイアルタイプ （概算￥60,000〜￥70,000）
0-10dB, 1dB Step(DC-4.5GHz) RSA-45510 (2).pdf へのリンク
0-11dB, 0.1dB Step(DC-1GHz) RSA-3511D.pdf へのリンク
0-30dB, 1dB Step (DC-3GHz) RSA-3530d.pdf へのリンク
0-50dB, 1dB Step (DC-3GHz) RSA-3550D.pdf へのリンク
0-110dB, 1dB Step (DC-3GHz) RSA-35110d.pdf へのリンク
ベンチマウントタイプ
0-81dB, 0.1dB Step(DC-2.5GHz) BMA-3581
0-111dB, 0.1dB Step(DC-1GHz) BMA-35111
0-11dB, 0.1dB Step(DC-1GHz) BMA-3511
0-100dB, 1dB Step(DC-3GHz) BMA-35110
・高精度プログラマブルアッテネータ
・PINダイオードタイプ（127dB, 1dB step)
リレータイプ
DC-1GHｚ（ステップサイズ、減衰量指定可能）
DC-3GHz (0-95dB, 1dB step)
ハイパワーアッテネータ（〜1ｋW)、ハイパワー終端器（〜１ｋW)
・HFP-5150-18(DC-18GHz, 50W, 3, 6, 10, 20, 30, 40dB, N)
・HFP-5150-8 (DC-8GHz, 150W, 3, 6, 10, 20, 30, 40dB, N)
Trilithic社
アクティブコンポーネント
・RFアンプ各種（〜４０GHｚ）
ローノイズ、中電力、狭帯域、広帯域各種
低価格アンプシリーズ（短納期：2-4週間）
・Planar Low Cost Amp2006.pdf へのリンク
参考価格掲載 !!
・50MHz-40GHzタイプ

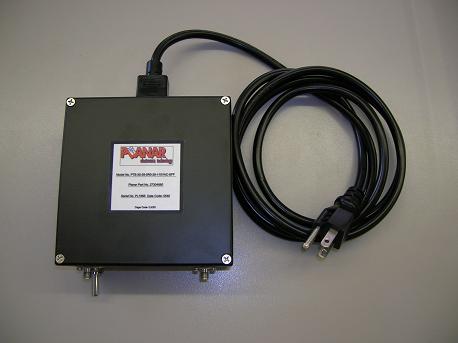

・電源内蔵アンプ
* ご要求のタイプがカタログにない場合には、
お問い合わせ下さい。カタログ品と同価格にて
供給いたします。
Planar Electronics Technology
・パワーアンプ(〜５０W)
パワーアンプモジュール（〜300W)
＊〜26.5GHz
＊カスタム製作可能です。

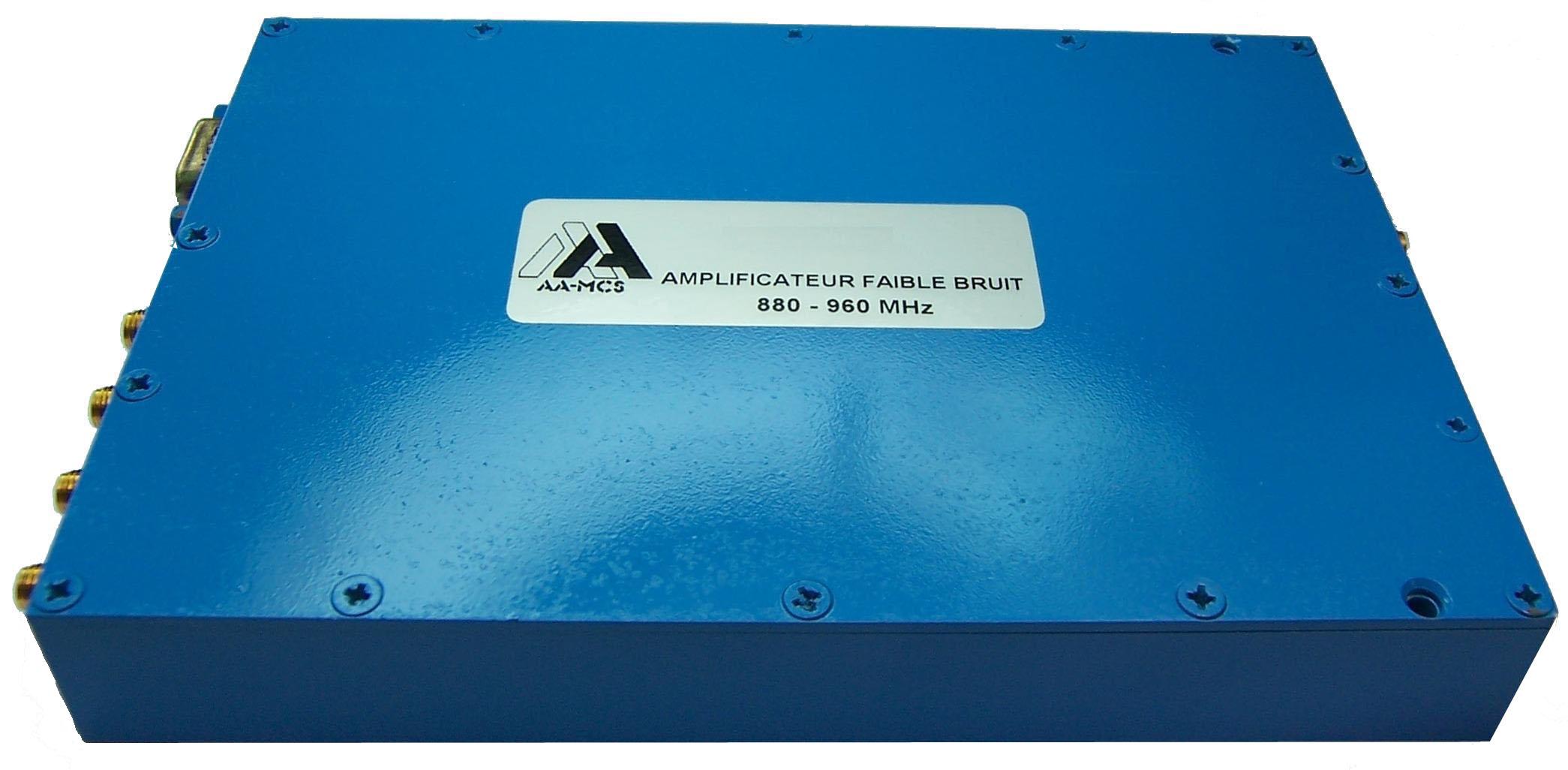

AA-MCS
・導波管コンポーネント（〜140GHｚ）
ホーンアンテナ(〜140GHz)、同軸導波管変換器、移相器、カプラー、合成器、
ｱｲｿﾚｰﾀ、終端器、ショート、マジックティー、
ATM社(Advanced Technical Materials)
・ミリ波コンポーネント（〜140GHz）
Center Technology社(〜140GHz)
固定アッテネータ、ロータリーアッテネータ、終端器、
アイソレータ（フルバンド）、ハイブリッドＴｅｅｓ、周波数メーター、
カプラー、フィルター、ミキサー、ＰＩＮダイオードアッテネータ、
検波器、フェーズロックオシレータ
導波管（ストレート、Ｅ，Ｈベンド）同軸/導波管アダプタ
アンテナ、
・発振器（DRO, フェーズロックドオシレータ）
コンパクトサイズ、光通信クロック用
（4〜46GHz）
Ｌｕｃｉｘ社
